Элемент Пельтье TEC1- 12715 (термоэлектрический охладитель)

Элемент Пельтье TEC1- 12715 (термоэлектрический охладитель)

На графиках применяются определенные сокращения  и обозначения .

Анализ последовательного расположения модулей Пельтье при соединении их входов как паралельно , так и последовательно приведен в ниже приведеном видео

Если вам известно количество тепловой нагрузки, которую необходимо удалить, и желаемая температура холодной стороны,
вы можете определить, какое входное напряжение требуется. Предположим, вам нужно удалить 60 Вт тепла при
15 ° C и предположим, что горячая сторона модуля составляет 50 ° C. Разность температур
тогда 50 -15 = 35 ° C. Поэтому для модуля потребуется входой ток  9 А.

Как только вы узнаете входной ток, вы можете определить, что такое установившееся состояние
текущие напряжение, который будет иметь модуль. В примере вертикальная линия берется из
ось «Температурная разница», пока она не пересечет графическую линию, представляющую
входное напряжение. Затем нарисуйте горизонтальную линию от пересечения до «Input
Current "для определения текущей ничьей.
В нашем примере модуль будет составлять приблизительно 10 В. Обратите внимание:
что это рабочий ток в устойчивом состоянии. Начальный ток будет
как правило, примерно на 20% больше. Ток запуска можно определить
путем поиска входного тока (соответствующего рабочему напряжению)
разность температур в зависимости от входного тока и температуры
график температуры горячей стороны, соответствующий температуре окружающей среды.

В нашем нынешнем примере мы фактически уже определили, что отходы
тепло составляет 150 Вт (60 Вт охлаждения плюс 10 В x 9 А потребляемая мощность = 150 Вт). Однако, если
вы уже знали тепловое сопротивление вашего радиатора, но не знали, как
Вы можете использовать этот график в качестве своего
отправная точка.
В любом случае этот график может быть использован для определения того, является ли тепловое сопротивление
выбранного вами радиатора достаточно достаточно, чтобы обеспечить
производительность, в которой вы нуждаетесь, или она может рассказать вам,
сопротивление может быть.
Предположим, что входная жидкость (воздух, вода и т. Д.) К радиатору составляет 20 ° C. С принятыми нами
температура горячей стороны 50 ° C, максимально допустимое тепловое сопротивление
(50 ° C - 20 ° C) / 150 Вт = 0,2 ° C / Вт. Это общая допустимая
тепловое сопротивление, которое включает в себя базовое тепловое сопротивление радиатора,
сопротивление распространению и сопротивление интерфейса.
Если общее фактическое тепловое сопротивление равно максимально допустимой тепловой
сопротивление, то модуль может обеспечить необходимое количество охлаждения на
желательной температуры холодной стороны, но не было бы фактора безопасности. Если общая сумма
фактическое тепловое сопротивление меньше максимально допустимого теплового сопротивления,
то модуль сможет накачать больше тепла, чем требуется на самом деле.

В текущем примере , когда  выделяется тепло, мы можем определить уже ,
что коэффициент производительности (COP) равен 0,68 [60 Вт охлаждения
деленная на (10 В x 9 А) потребляемая мощность, 60/90 = 0,68]. Однако этот график
визуальная индикация того, насколько далека от максимальной COP, чем рабочая точка.
График также может использоваться в качестве отправной точки, если вы знаете, сколько тепла вы
необходимо удалить, но у вас есть только ограниченное количество доступной мощности. Ты мог
затем вычислите требуемую COP и определите из графика, какой ввод
для получения желаемой разности температур потребуется напряжение .

Характеристики:

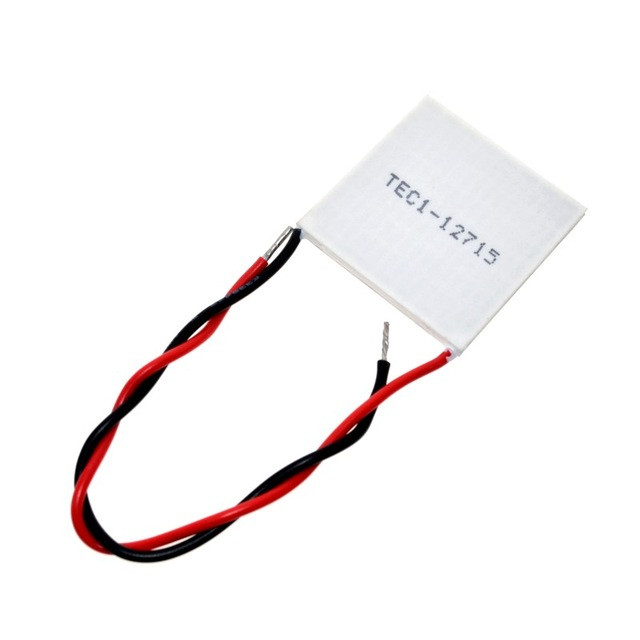

Модель: TEC1-12715

Размер: 40 мм х 40 мм х 4 мм

Работает от 12 ~ 15.4 В DC и 0 ~ 15A

Рабочая температура: от-40 до 90

Максимальная потребляемая мощность: 136 Вт

Цвет: белый

Этот товар часто ищут как: Модуль Пельтье TEC1- 12715 ВТ или  элемент Пельтье, TEC1-12715  тепловой насос .
